Gráfica de control (teoría y ejercicio)

EJERCICIO DE PRECISIÓN Y EXACTITUD

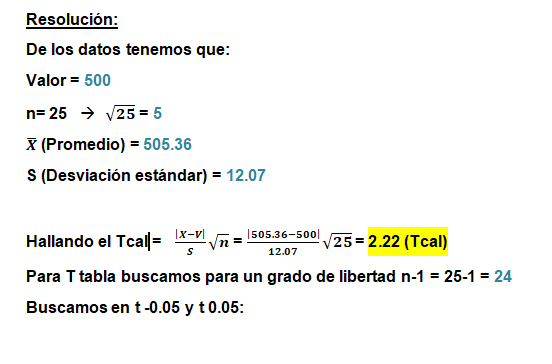

Un fabricante de focos afirma que su producto durará un promedio de 500 horas de trabajo. Para conservar este promedio esta persona verifica 25 focos cada mes. Si el valor y calculado cae entre –t 0.05 y t 0.05, él se encuentra satisfecho con esta afirmación. ¿Qué conclusión deberá él sacar de una muestra de 25 focos cuya duración fue?:

·

          Para –t 0.05 =  -2.064

·

          Para t 0.05 =  2.064

    Tenemos t cal =  2.22

·

    El t cal no se encuentra en el rango de -2.064 a 2.064, por lo que se concluye que el fabricante no estará satisfecho.

Integrantes:

Martínez Rey Frank

Martel Andrade Emer

Meléndez Meza Livi

RESOLVIENDO UN EJERCICIO DE MUESTREO DE ACEPTACIÓN

By:
Inés Altamirano
Renzo Alzamora
Jhoselyn Casachagua
 Aquí les dejo el PPT para que puedan revisarlo y les sea de mucha ayuda. Click

LABORATORIO 2 CALIFICADO



Cinética Química

Sistema automático de titulación potenciométrica - Modelo HI902C

Integrantes:
Chaccha Flores, Homero
Eneque Urbina, Madelein
Carmelo Llamo, Julio

Titulación Potenciométrica

Los cambios del pH durante la valoración de un ácido fuerte con una base fuerte, es un claro ejemplo de titulación potenciométrica. Para nuestro caso la muestra que va en el vaso de precipitado, es el ácido clorhídrico. Mientras que el reactivo valorante (hidróxido de sodio), se encuentra en la bureta. A continuación, en la Tabla 1. se muestran los siguientes datos experimentales:

Tabla 1.

El pH-metro registra datos experimentales de 50.00 mL 0.0500 M (HCl) con 0.100 M (NaOH)

V (ml)	pH	∆v	∆ph	∆pH/∆v	V prom1	Δph^2/Δv	V prom2
0.00	1.30	10.00	0.30	0.03	5.00
10.00	1.60	10.00	0.55	0.055	15.00	0.0	10.0
20.00	2.15	4.00	0.72	0.18	22.00	0.0	18.5
24.00	2.87	0.90	1.00	1.111111	24.45	0.4	23.2
24.90	3.87	0.10	3.13	31.3	24.95	60.4	24.7
25.00	7.00	0.10	3.12	31.2	25.05	-1.0	25.0
25.10	10.12	0.90	1.00	1.111111	25.55	-60.2	25.3
26.00	11.12	4.00	0.68	0.17	28.00	-0.4	26.8
30.00	11.80

Gráfica N°1

Esta grafica se obtiene a partir de los datos de pH, donde se ubican en el eje “y”. Por consiguiente el volumen (mL) se ubica en el eje “x”.

Grafico 1. pH vs Volumen

Gráfica N°2

La gráfica se logra hallando principalmente la primera variación de pH con respecto a la variación del volumen, donde está ultima se ubica en el eje “y”. Mientras que el volumen promedio 1 se ubica en el eje “x”.

Gráfica 2. ∆pH/∆V  vs.  V. prom1

Gráfica N°3

La gráfica es obtenida mediante la segunda variación del pH con respecto a la diferencia del volumen promedio 1,  donde se ubica en el eje de las ordenadas. Por el volumen promedio 2, que  se encuentra en el eje de las abscisas.

Gráfica 3. ΔpH^2/ΔV  vs.  V prom2

Determinando el volumen promedio:

De acuerdo a los volúmenes de los puntos equivalentes en cada gráfica. Se calcula el promedio volumétrico, está nos indicara que cantidad aproximada se agrega a la muestra para que alcance el punto de equivalencia.

Después de la adición de 25.00 mL de reactivo: el punto de equivalencia

En el punto de equivalencia no hay exceso de HCl ni de NaOH, por lo que las concentraciones  de iones hidronio e hidróxido deber ser iguales. En ese momento se puede afirmar que se ha alcanzado el punto de equivalencia o punto de neutralización.

Integrantes:

- Soto Vega, Germayin

- Ramirez Figueroa, Yeyson

- Porras Lloclla, Diana

LABORATORIO 1 CALIFICADO

Sustentación de preguntas grupos A y B

COMO REALIZAR UNA REGRESIÓN LINEAL EN UNA CALCULADORA

CICLO 2017-2

Reciban un cordial saludo

Queda disponible el blog para su consulta

Ejercicios de regresión
Formato de informe

Tema:  Muestreo de  Aceptación

 Grupo:

- Alvarez Aquino, Giancarlos

-Bullon Gomez, Martin

Canciotti Ccayahuallpa, Ricardo

“TITULACIÓN POTENCIOMETRICA DEL ÁCIDO ACÉTICO EN EL VINAGRE COMERCIAL”

Ecuaciones Diferenciales Aplicada a Mecanica de Fluidos

Enunciado del Problema:

Un tanque contiene 1000 l de salmuera con 15 kg de sal disuelto. El agua pura entra al tanque a razón de 10 L/min. La solución se mantiene completamente mezclada y sale con la misma razón.

Cuánta sal está en el tanque:

a) después de t minutos

b) después de 20 min

INTEGRANTES:

-Roca Castro, Joseph

-Sandoval Chipana, David

-Sevilla Lavado, Noemi

PROCEDIMIENTO DE ANÁLISIS GRANULOMÉTRICO EN MALLAS ASTM

UNIVERSIDAD NACIONAL DE INGENIERÍA

Facultad de Ingeniería Civil

Laboratorio Nº 2 – Mecánica de Suelos y Pavimentos

ANÁLISIS GRANULOMÉTRICO POR TAMIZADO

ASTM D-422

1. OBJETIVO DEL ENSAYO
• Determinar cuantitativamente la distribución de tamaños de partículas de suelo.

• La norma ASTM D-422 describe el método para determinar los porcentajes de suelo que pasan por los distintos tamices de la serie empleada en el ensayo, hasta la malla de

74 mm (N° 200).

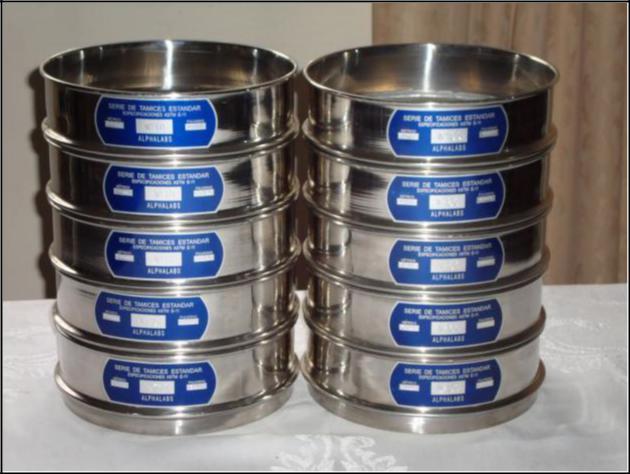

Fig. 1 – Juego de Tamices

2. EQUIPOS Y HERRAMIENTAS

• Horno de secado

• Balanza de 0.1 g

• Bandejas, cepillo y brocha

• Serie de Tamices según Tabla N° 1

• Pipeta, vasijas

• Tamiz N° 200

3 in (75.0 mm)	N° 4 (4.75 mm)
2 in (50.0 mm)	N° 10 (2.00 mm)
1 ½ in (37.5 mm)	N° 20 (0.850 mm)
1 in (25.0 mm)	N° 30 (0.600 mm)
¾ in (19.0 mm)	N° 40 (0.425 mm)
½ in (12.5 mm)	N° 60 (0.250 mm)
3/8 in (9.5 mm)	N° 100 (0.150 mm)
¼ in (6.3 mm)	N° 200 (0.075 mm)

Tabla Nº 1. Serie de Tamices empleadas para el ensayo según norma ASTM-422

3. ESPÉCIMEN DEL ENSAYO

Según sean las características de los materiales finos de la muestra, el análisis con tamices se hace, bien con la muestra entera, o bien con parte de ella después de separar los finos por lavado. Si la necesidad del lavado no se puede determinar por examen visual, se seca en el horno una pequeña porción húmeda del material y luego se examina su resistencia en seco rompiéndola entre los dedos. Si se puede romper fácilmente y el material fino se pulveriza bajo la presión de aquellos, entonces el análisis con tamices se puede efectuar sin previo lavado.

Para el espécimen del ensayo prepárese una muestra, la cual estará constituida por dos fracciones: una retenida sobre el tamiz de 4,760 mm (N° 4) y otra que pasa dicho tamiz. Ambas fracciones se ensayaran por separado.

El peso del suelo secado al aire y seleccionado para el ensayo, será suficiente para las cantidades requeridas para el análisis mecánico, como sigue:

Para el tamaño de la porción retenida en el tamiz Nº 4 dependerá del tamaño máximo de las partículas y se dará de acuerdo a la Tabla Nº 2:

Diámetro Nominal de	Porción Aproximada de
Partículas más grandes
	Masa Mínima g
pulg (mm)
3/8 (9,5)	500
3/4 (19,0)	1 000
1 (25,4)	2 000
1 1/2 (38,1)	3 000
2 (50,8)	4 000
3 (76,2)	5 000

Tabla Nº 2. Masa mínima de la porción de suelo retenida en el tamiz Nº 4

El tamaño de la porción que pasa el tamiz Nº 4 será aproximadamente 115 g para suelos arenosos y 65 g para suelos limosos y arcillosos.

4. PROCEDIMIENTO:

1. Después de tener la muestra uniforme obtenida por cuarteo, pesar la muestra seleccionada y llevarla al horno durante 24 horas o hasta obtener una masa constante.

2. Una vez secada la muestra y enfriada, se procede a tomar el peso de la muestra secada al horno.

3. Tomar el peso del material requerido de acuerdo a la Tabla N° 2, y lavarlo a través del tamiz N° 200, luego el material retenido debe secarse en el horno por 24 horas.

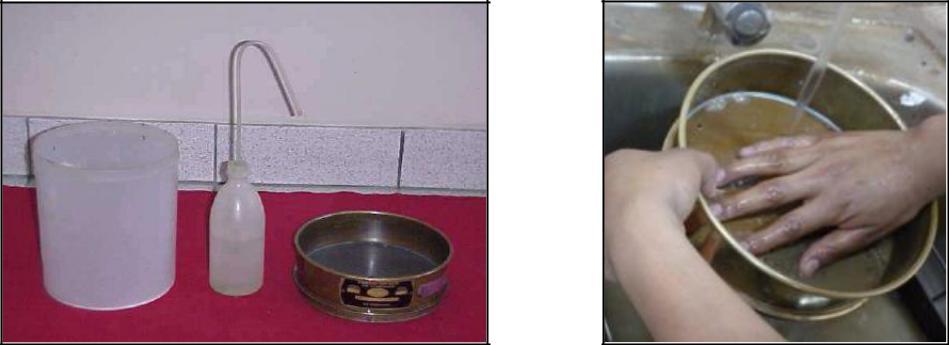

Fig. 2 – Materiales para el lavado	Fig. 3 – Lavado a través
de la muestra	del tamiz N° 200

4. Sepárese la porción de muestra retenida en el tamiz N° 4 en una serie de fracciones usando los tamices mostrados en la Tabla N° 1, o los que sean necesarios dependiendo del tipo de muestra, o de las especificaciones para el material que se ensaya.

En la operación de tamizado manual se mueve el tamiz o tamices de un lado a otro y recorriendo circunferencias de forma que la muestra se mantenga en movimiento sobre la malla.

5. Se determina el peso de cada fracción en una balanza con una sensibilidad de 0.1 %. La suma de los pesos de todas las fracciones y el peso, inicial de la muestra no debe diferir en más de 1%.

6. Se separan mediante cuarteo, 115 g para suelos arenosos y 65 g para suelos arcillosos y limosos, pesándolos con exactitud de 0.1 g.

7. El análisis granulométrico de la fracción que pasa el tamiz de 4,760 mm (N° 4) se hará por TAMIZADO Y/O SEDIMENTACIÓN según las características de la muestra y según la información requerida.

8. Esta parte de la porción se procede a analizar de la misma forma que la anterior para el material retenido en el tamiz N° 200, con los tamices mostrados en la Tabla N° 1.

5. PROCEDIMIENTO DE CÁLCULO

1. Una vez obtenido los pesos retenidos en los tamices, se procede a calcular el porcentaje retenido por cada tamiz como sigue:

Donde

Wmalla : Peso retenido en cada tamiz

W1 : Peso de la muestra secada al horno.

6. REFERENCIA

ASTM D-422,J. E. Bowles (Experimento Nº 5),MTC E 107-2000

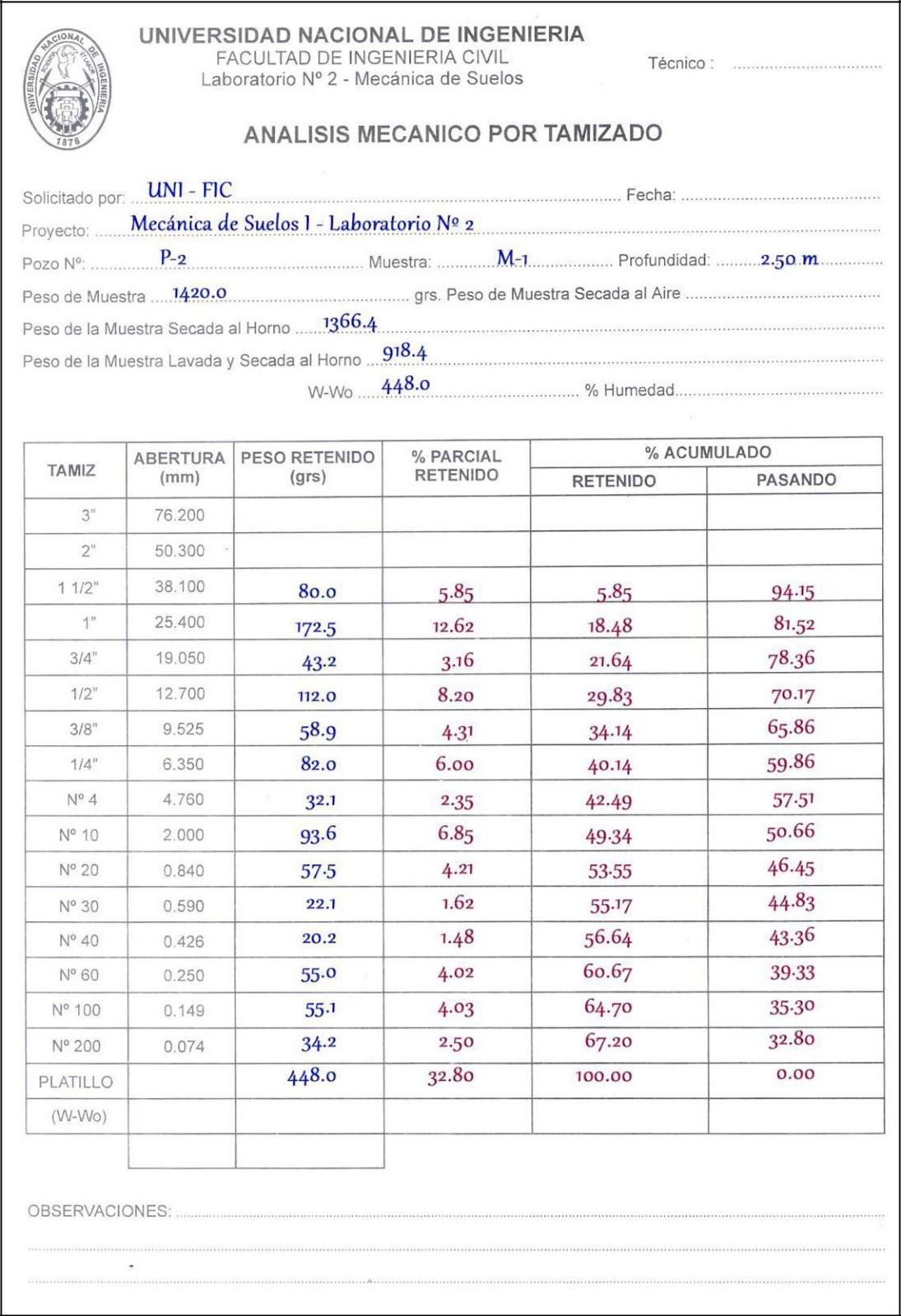

ANEXOS

INTEGRANTES

Cristian Flores

Natividad michue

Mario Navarro
